Техническая информация Системы Мониторинга Частичных Разрядов в Трансформаторах

Назначение системы

Система предназначена для предупреждения об аварийном состоянии трансформаторов (повышенной интенсивности старения электрической изоляции и вероятности возникновения электрического пробоя) путём регистрации параметров частичных разрядов (ЧР) и контроля динамики их развития.

Преимущества системы

• Индикация статуса ЧР в реальном времени;
• Одновременное использование высокочастотных и акустических датчиков, повышающее надёжность системы и достоверность результатов диагностики ЧР;
• Интуитивно понятный графический пользовательский интерфейс;
• Анализ тренда ЧР;
• 2D/3D графики;
• Ручной/автоматический режим измерения;
• Встроенные инструменты для быстрого формирования отчета по результатам измерения;
• Ведение локальной и удалённой базы данных;
• Интерпретация результатов измерения;
• Мобильное и стационарное исполнение;
• Монтаж системы без отключения трансформатора;
• Сепарация реального сигнала ЧР от внешнего шума;
• Возможность подключения к SCADA;
• Возможность удаленного доступа.

Принцип системы

Мониторинг состояния трансформатора осуществляется индукционными (ВЧДТ) датчиками, предназначенными для измерения высокочастотных сигналов ЧР, индуцируемых в проводящих частях и шинах заземления, и акустическими (АкД) датчиками, предназначенными для измерения генерируемых ЧР колебаний акустического диапазона.

Данная комбинация датчиков позволяет отсечь ложные ЧР и/или с высокой достоверностью подтвердить наличие ЧР и локализовать их внутри исследуемого объекта.

Принцип работы системы основан на математической обработке электрических импульсов с датчиков. Результатом измерений являются данные о частоте импульсов ЧР, их интенсивности и общей активности (NQN).

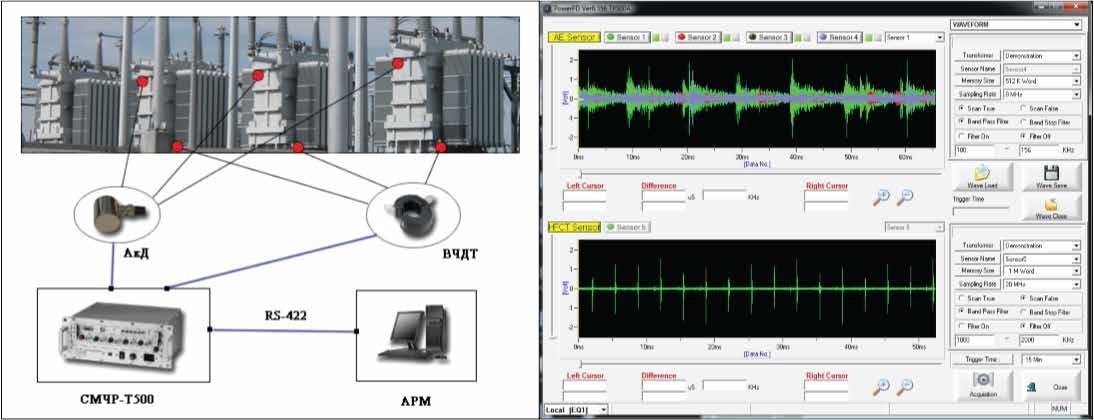

Рис. 1. Схема подключения основных компонентов системы

Рис. 2 Специализированное

Возможности системы

• Подсчет импульсов ЧР в секунду;
• Измерение Амплитуды сигнала;
• Определение степени опасности сигнала ЧР;
• График формы сигнала ЧР;
• Спектральный график;
• 3D график сигнала ЧР;
• Фазовый график;
• Тренд график;
• Обнаружение, измерение и локализация сигнала ЧР и короны.

На основании измеренных данных система формирует ТелеИзмерения (ТИ) и ТелеСигнализацию (ТС) по каждому объекту мониторинга, включающие в себя:

• ТИ общей активности ЧР (NQN) – положительная фаза;
• ТИ общей активности ЧР (NQN) – отрицательная фаза;
• ТИ предупреждения о предаварийном состоянии ЧР;
• ТИ аварийного состояния ЧР;
• ТС максимальная величина амплитуды импульсов ЧР (QM) – положительная фаза;
• ТС максимальная величина амплитуды импульсов ЧР (QM) – отрицательная фаза;
• ТС в случае отсутствия питания системы;
• ТС в случае несанкционированного доступа к оборудованию.

Специализированное программное обеспечение (ПО) системы позволяет:

• Отображать и передавать потребителю текущие значения заданных ТИ и ТС;
• Просматривать результаты измерений системы;
• Выполнять углублённый анализ статистики ЧР, используя встроенные программные средства.

Комплектация

• Стационарный измерительный блок;
• Акустические (АкД) и/или высокочастотные датчики (ВЧДТ);
• Блок обработки и передачи данных (БОД);
• Преобразователь электрического сигнала высокочастотного датчика тока в оптический (ОПр-Д-1В) для установки датчика на удалении от ИБ (опционально);
• Преобразователь электрического сигнала акустического датчика в оптический (ОПр-Д-1А/3А) для установки датчика на удалении от ИБ (опционально);
• Преобразователь оптического сигнала стоечный (ОПР-С) (опционально).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
