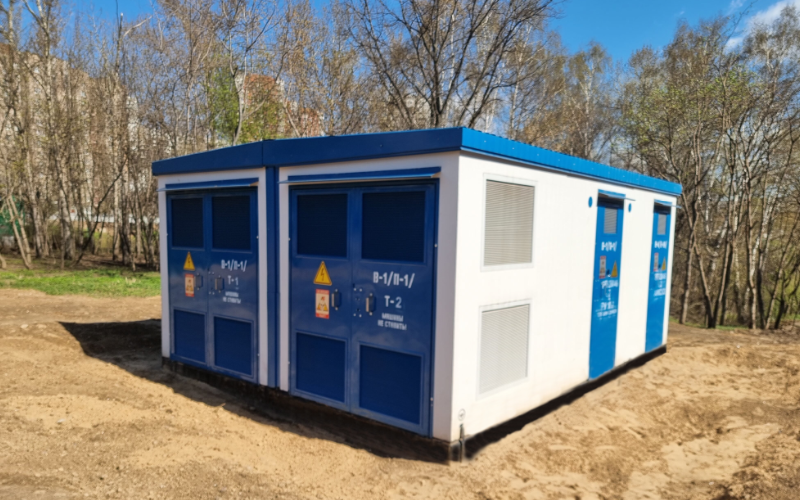

— Решения — БКТПРаспределительные трансформаторные подстанции в блочном корпусе (в дальнейшем именуемые РТП) и распределительные пункты блочные (РП) напряжением 6-20 кВ предназначены для приема, преобразования и распределения электрической энергии (ЭЭ) трехфазного переменного тока частотой 50 Гц в системах электроснабжения промышленных, жилищно-коммунальных и общественных объектов, предприятий нефтегазового комплекса, а также зон индивидуальной застройки и коттеджных поселков. Распределение ЭЭ осуществляется на напряжение 6-20 кВ. По желанию заказчика РП может быть как самостоятельным электротехническим сооружением, так и совмещенным с блочной трансформаторной подстанцией мощностью до 3150 кВА включительно.
РП (РТП) представляет собой комплектное изделие полной заводской готовности. Монтаж электрооборудования происходит в заводских условиях.
| Наименование параметра | Ед. изм. | Значение |
|---|---|---|
| Мощность силового трансформатора | кВА | 40-3150 |
| Номинальное напряжение на стороне ВН | кВ | 6/10/20 |
| Номинальное напряжение на стороне НН | кВ | 0,4 |
| Номинальный ток сборных шин на стороне ВН | А | 1250 |
| Номинальный ток сборных шин на стороне НН | А | 160-6300 |
| Климатическое исполнение по ГОСТ 15150 | У1, УХЛ1 | |
| Срок службы | лет | Не менее 25 |
Внешние размеры РП(РТП) (одного блока):
Преимущества РП(РТП):
