Назначение и область применения



Устройства комплектные низковольтные (НКУ) предназначены для управления, защиты, сигнализации, приема и распределения электрической энергии постоянного и переменного тока напряжением 0,4 кВ частотой 50 Гц.

НКУ применяются во всех областях выработки, передачи и распределения электроэнергии в качестве:

  • главных и вспомогательных распределительных щитов (ГРЩ);
  • щитов автоматического включения резерва (АВР);
  • щитов станций управления электродвигателями, нагревателями и другими потребителями;
  • агрегатных щитов станций управления (АЩСУ) электроприводными и топливнодвигательными (в т.ч. газотурбинными) газо- и нефтеперекачивающими агрегатами;
  • в качестве РУНН комплектных трансформаторных подстанций 6(10) / 0,4 кВ;
  • распределительных щитов потребителей собственных нужд электростанций.

Функциональное назначение оборудования

  • Резервирование питания электроустановок.
  • Контроль параметров и состояния системы электропитания.
  • Местное, дистанционное, автоматическое управление электроприемниками.
  • Прием сигналов управления и выдача сигналов состояния электроприемников по проводным и цифровым каналам связи.

В зависимости от требований заказчика на основе НКУ могут быть реализованы как комплектные устройства распределения электроэнергии и управления электроприводами, так и отдельные щиты или шкафы управления, распределения и автоматики.

НКУ представляют собой свободно конфигурируемые по индивидуальным проектам электротехнические системы. Для построения системы достаточно однолинейной схемы питания потребителей.

Основные преимущества

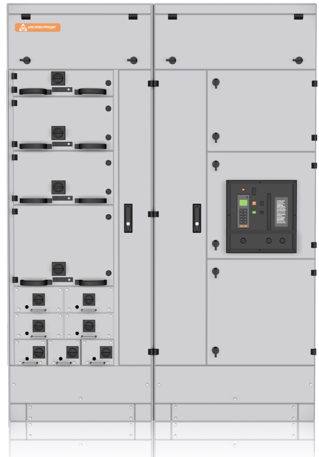

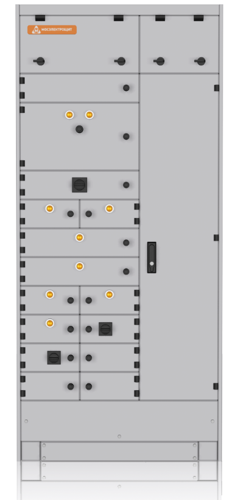

  • НКУ состоит из модульных элементов и позволяет монтировать щиты любой конфигурации в стационарном и выдвижном исполнении с различными вариантами разделения функциональных узлов. Подвод кабеля и шин может осуществляться в верхней или нижней части щита.

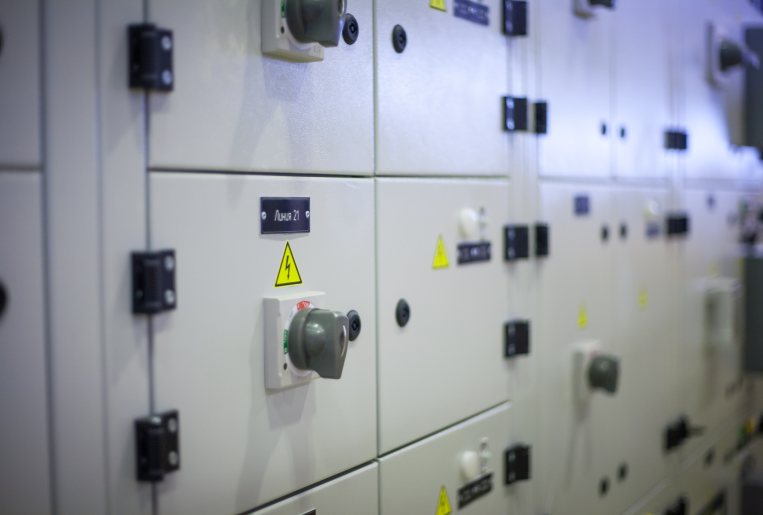

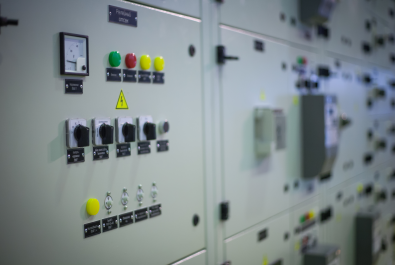

  • Аппараты устанавливаются в стационарные или выдвижные модули, все органы управления могут быть расположены на лицевой стороне. Контроль работы и управление могут осуществляться без открывания дверей.
  • Применение современных коммутационных аппаратов, предохранителей, устройств управления и сигнализации обеспечивает высокую надежность работы щита.
  • Установка выдвижных модулей с оборудованием и (или) применение коммутационных аппаратов выкатного исполнения, позволяет выполнять их обслуживание без снятия напряжения и обеспечивает безопасность проведения работ.
  • НКУ поставляются в виде самостоятельно транспортируемых секций полной заводской готовности. Высокие надежность и ресурс применяемого оборудования, качество заводского изготовления позволяют значительно увеличить срок работоспособности изделия и сократить объем эксплуатационных работ.
  • Срок службы не менее 30 лет.

Основные технические параметры


Параметры Значение параметра
Номинальное напряжение, кВ 380;660
Номинальный ток сборных шин, А До 4000
Номинальная частота, Гц 50
Номинальный ток, А До 4000
Ток термической стойкости, кА/1с До 100
Ток электродинамической стойкости, кА До 100
Степень защиты по ГОСТ-14254 До IP 55
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У,УХЛ,ХЛ,Т
Категория размещения 3,4
Расположение шкафов Однорядное/многорядное/угловое/П-образное
Обслуживание Одностороннее/двустороннее
