Техническая информация К-133

Описание К-133

  • Все токоведущие части и аппараты, находящиеся под напряжением полностью изолированы: автоматический выключатель (выключатель нагрузки), разъединитель и заземлитель заключены в оболочку из эпоксидной смолы, сборные шины изолированы силиконовой резиной. Автоматический выключатель (выключатель нагрузки), разъединитель и заземлитель с приводами представляют собой цельную конструкцию (блок) полностью изолированную и герметизированную, класс защиты IP 67.
  • Изоляция токоведущих элементов осуществляется только с применением твердых изоляционных материалов – элегаз не используется.
  • Все рабочие механизмы (приводы выключателя, разъединителя и заземлителя) полностью герметизированы и не требуют технического обслуживания на весь срок эксплуатации.
  • Токоведущие элементы разных фаз имеют индивидуальную изоляцию – фазы полностью изолированы друг от друга твердой изоляцией – исключается возможность межфазного замыкания.
  • Шкафы КРУ имеют модульную конструкцию, обеспечивающую максимальную простоту монтажа, возможность для расширения, модернизации и замены шкафов.
  • Для обеспечения безопасности обслуживания и выполнения требований ПУЭ в шкафах обеспечен видимый разрыв каждой фазы разъединителя.
  • Шкафы оснащены набором механических блокировок, полностью исключающих возможность возникновения аварийной ситуации в случае неправильных действий обслуживающего персонала при оперировании аппаратами шкафов.
  • За исключением редких плановых осмотров оборудование не требует никакого технического обслуживания и ремонта и может эксплуатироваться в диапазоне температур от -50℃ до +70℃, поэтому подходит как для внутреннего (внутри закрытых помещений ЗРУ), так и для и наружного (внутри неотапливаемых уличных зданий киоскового типа) применения.
  • Применение измерительных трансформаторов тока кабельного типа обеспечивает максимальную простоту их замены в процессе эксплуатации как при ремонтных работах, так и при проведении модернизации шкафов. При этом никаких работ по частичной разборке шкафов при замене трансформаторов тока не требуется.
  • Опциональное оснащение механизмов коммутационных аппаратов моторными приводами обеспечивается возможность дистанционного управления шкафами и построения интеллектуальных систем распределения энергии на базе К-133 «КОМПАКТ».

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ ДЛЯ РАЗЛИЧНЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ

  • Использование в прибрежных зонах Хорошо герметизированный механизм и индикатор соляного тумана позволяют обеспечить длительный срок службы оборудования в прибрежных зонах.
  • Использование в низкотемпературных зонах, районах крайнего Севера Отсутствие элегаза и герметичность механизмов обеспечивает возможность надежной работы в условиях низких температур.
  • Использование в высокогорных зонах Отсутствие элегаза и газового бака обеспечивают отсутствие проблем с разницей давления между внутренней и внешней стороной газового бака, возникающей в высокогорных районах и возможность эксплуатации КРУ К-133 «КОМПАКТ» на высотах до 5000 м.
  • Использование во взрывоопасных зонах Использование в качестве изоляционной среды в выключателе вакуума вместо элегаза в сочетании с полностью изолированной эпоксидной смолой конструкцией выключателя исключает возможность выхода газа наружу и возникновения взрыва.
  • Использование в подвальных помещениях Наличие твердой изоляции вместо элегаза обеспечивает возможность надежной и безопасной эксплуатации КРУ К-133 «КОМПАКТ» в подвальных помещениях в отличии от КРУ с элегазовой изоляцией. Плотность элегаза в 5 раз выше воздуха, поэтому в случае применения в подвальных помещениях распределительных устройств с элегазовой изоляцией возникает опасность нанесения вреда здоровью и жизни обслуживающего персонала в случае утечки элегаза, который будет накапливаться и оседать внизу помещения. В случае применения КРУ с твердой изоляцией такая опасность отсутствует.
  • Использование в районах с высокими требованиями к соблюдению экологических норм Отсутствие в КРУ К-133 «КОМПАКТ» элегаза, который является разновидностью парниковых газов, обеспечивает возможность применения КРУ К-133 «КОМПАКТ» в районах с высокими требованиями к соблюдению экологических норм.
  • Использование в ветряных и песчаных зонах Герметичность всех механизмов КРУ К-133 «КОМПАКТ» с классом защиты IP 67 позволяет КРУ К-133 «КОМПАКТ» исправно функционировать в ветряных и песчаных областях в течение длительного времени.
  • Использование в высокотемпературных зонах КРУ К-133 «КОМПАКТ» идеально подходит для применения в высокотемпературных зонах – максимальная температура эксплуатации +70° С, Надежность работы в условиях данных температур подтверждена соответствующими натурными испытаниями.

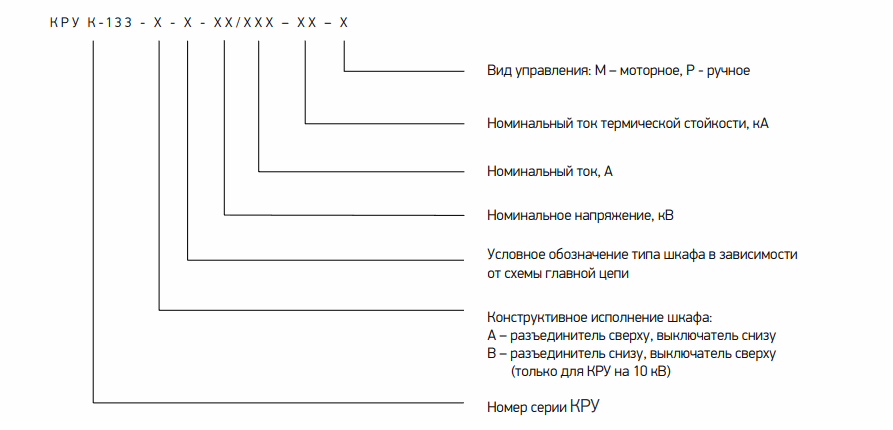

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ШКАФОВ КРУ К-133 «КОМПАКТ»

Пример: КРУ К-133-В-V-10/630-20-М – шкаф КРУ конструктивного исполнения «B» (разъединитель снизу, выключатель сверху), со схемой главной цепи типа «V» (линия с автоматическим выключателем), на номинальное напряжение 10 кВ, с номинальным током 630 А, током термической стойкости 20 кА, с моторным приводом выключателя.


ОБСЛУЖИВАНИЕ

В процессе эксплуатации КРУ К-133 «КОМПАКТ» требуют минимального обслуживания – проведение один раз в 5 лет периодических осмотров шкафов КРУ с проверкой износа подвижных элементов механизмов шкафов, устранение пыли с изоляционных поверхностей шкафов и нанесение смазки на доступные для обслуживания подвижные трущиеся части КРУ. КРУ К-133 «КОМПАКТ» могут длительное время находиться без обслуживания.

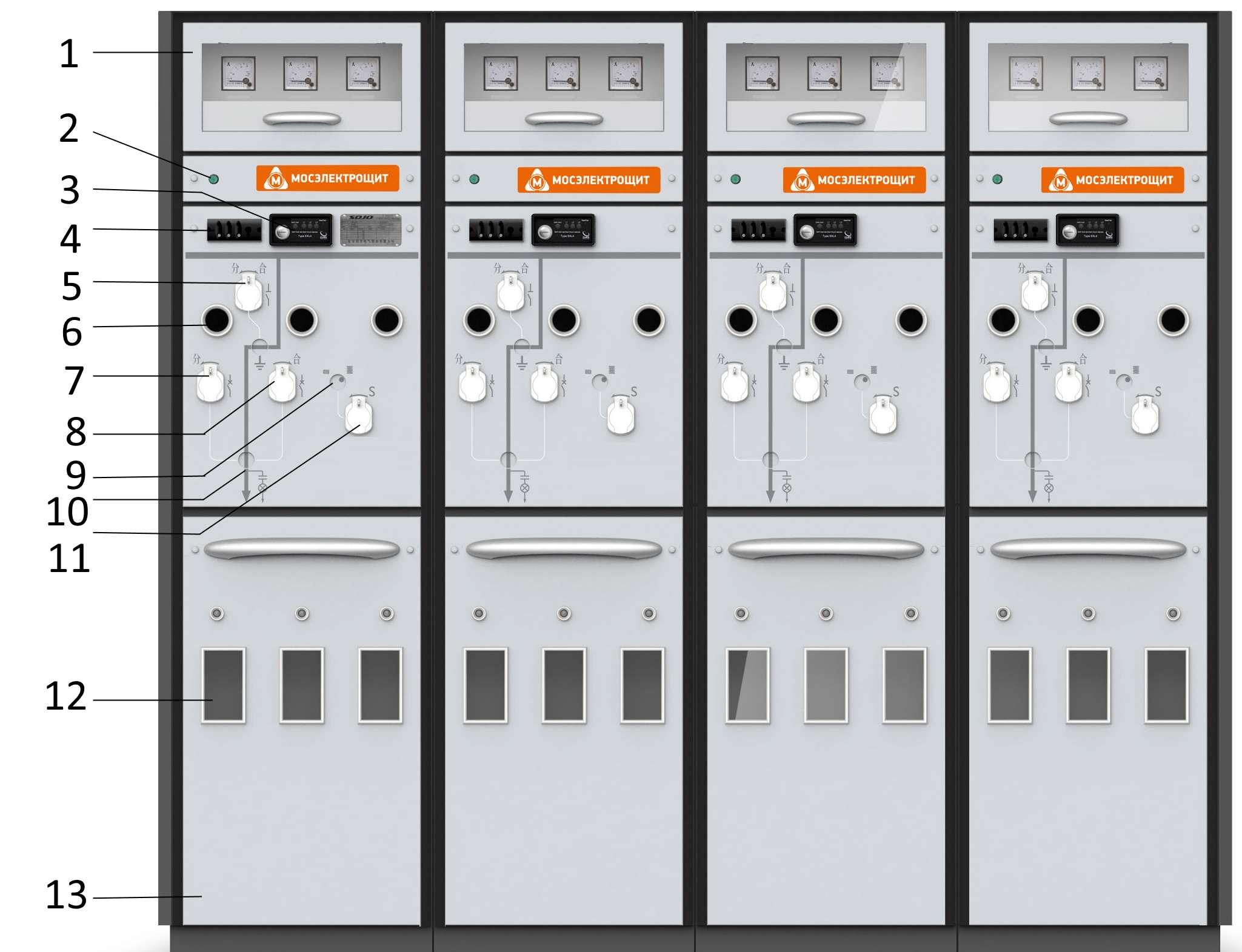

КОНСТРУКЦИЯ ШКАФОВ КРУ К-133 «КОМПАКТ»

1. Отсек аппаратуры защиты, сигнализации и управления (релейный отсек)

2. Кнопка освещения

3. Индикатор неисправностей

4. Индикатор наличия напряжения

5. Окно для доступа к приводу ручного включения/отключения разъединителем

6. Смотровое окно для наблюдения за положением разъединителя

7. Окно для доступа к приводу ручного включения выключателя

8. Окно для доступа к приводу ручного отключения выключателя

9. Указатель состояния пружинного механизма выключателя (взведен/не взведен)

10. Указатель состояния выключателя (включен/отключен)

11. Отверстие для доступа к приводу ручного взвода пружинного механизма выключателя

12. Смотровое окно отсека кабельных присоединений

13. Отсек кабельных присоединений

14. Блок выключателя (с разъединителем и заземлителем) в герметичном корпусе в твердой изоляции

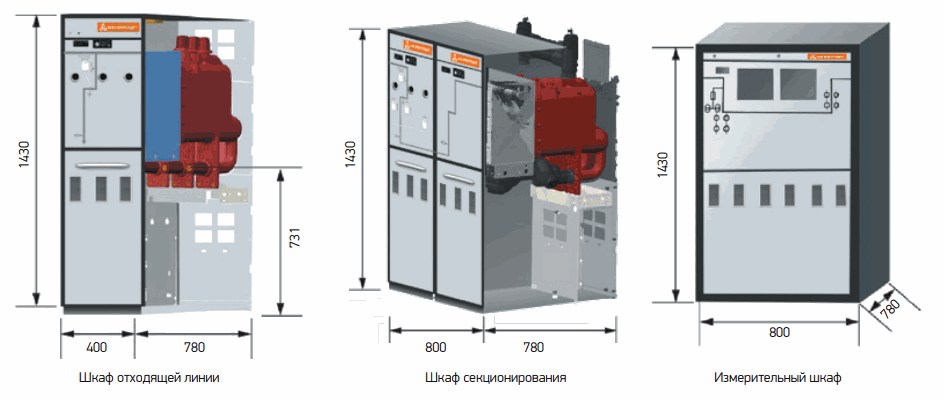

ОБЩИЙ ВИД ШКАФА И ГАБАРИТНЫЕ РАЗМЕРЫ


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Параметр Тип шкафа КРУ
К-133-А-C, К-133-А-CL1, К-133-А-CL2, К-133-B-C, К-133-B-CL, К-133-А-F, К-133-B-F К-133-А-V, К-133-А-VL1, К-133-А-VL2, К-133-B-V, К-133-B-VL, К-133-А-I, К-133-А-IP, К-133-B-I, К-133-B-IP, К-133-А-D, К-133-А-DP, К-133-А-Me, К-133-B-D, К-133-B-DP, К-133-B-Me, К-133-А-CP, К-133-B-CP К-133-А-E, К-133-B-E
Номинальное напряжение кВ 12
Среда гашения дуги Вакуум Вакуум Вакуум - - - -
Номинальный ток А 630 125 630/1250 630/1250 630/1250 630/1250 -
Номинальный ток сборный шин А 630, 1250
Номинальная частота Гц 50
Выдерживаемое напряжение, междуфазное, фаза-земля, фаза-разрыв кВ 42/48
Напряжение грозового импульса фаза-фаза и фаза-земля/фаза-разрыв кВ 75/85
Номинальный ток отключения выключателя кА - - 20 - - - -
Механический ресурс выключателя при отключении токов КЗ Раз - - 30 - - - -
Номинальный ток электродинамической стойкости кА 50
Длительность КЗ с 4 - 4 4 4 4 3
Номинальный ток термической стойкости кА 20
Расположение сборных шин верхнее
